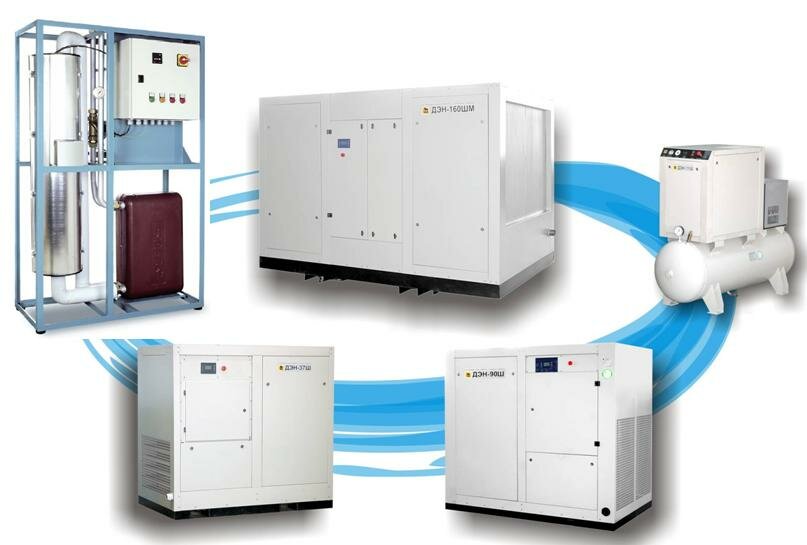

Компрессорные установки типа ДЭН подготавливают воздух по 8-му классу промышленной чистоты по ГОСТ 17433-80. При необходимости более тщательной очистки и осушки любые компрессорные установки комплектуются дополнительным оборудованием, позволяющим получать сжатый воздух на выходе согласно 0-го класса загрязнения по ГОСТ 17433-80.



Система Eco Tec Converterпредназначена для очистки сжатого воздуха от масла.

§  Принцип действия EcoTec– превращение масла и других углеводородов во время физико-химического процесса посредством специального катализатора в воду и CO₂

§  Обработанный с помощью ЕТС сжатый воздух является технически абсолютно безмасляным (остаточное содержание масла 0,001 мг/м³) и по качеству существенно превышает требования 1-го класса загрязненности по нормам DIN ISO 8573-1 с заложенной граничной величиной содержания масла в размере 0,01 мг/м?.

Сжатый воздух после Eco Tec Convert era может быть использован без каких-либо ограничений по маслу. Это новый революционный процесс для очистки сжатого воздуха от масла, который устанавливает новые стандарты относительно процессов надежности, стоимости, проблем очистки конденсата и защиты окружающей среды.

Всасываемый воздух, как правило, загрязнен парами масла и других углеводородов. Одним из основных источников являются выхлопные газы автомобилей и выбросы промышленных предприятий. Количество углеводородов может превышать 20 мг/м³, особенно в промышленных зонах крупных городов. Как известно, при сжатии концентрация увеличивается. Таким образом, при сжатии до давления в 1,0 МПа, количество углеводородов может превысить величину в 200 мг/м³. В связи с этим использование безмаслянных компрессоров не дает 100% гарантию отсутствия масла. При этом безмасляные компрессоры имеют гораздо более высокую стоимость, по сравнению с маслозаполненными винтовыми компрессорами и высокие эксплуатационные затраты. Дополнительные проблемы, связанные с эксплуатацией безмаслянных компрессоров:

·       Агрессивный конденсат, который может повредить последующие элементы (очень низкий pH, возможно содержание фтора и плавиковой кислоты);

·       Ограниченная область применения в отношении давления (макс. до 11,5 бар абсолютного давления) - для винтовых компрессоров;

·       Износ наносимых покрытий на ротор, корпус, поршни, приводит к ухудшению показателей (увеличение потерь, снижение производительности, повышение температуры роторов);

·       Очень высокая температура на выходе из последней ступени сжатия.

Раньше окончательная очистка сжатого воздуха от паров масла производилась посредством впитывания активированным углем (возможен пробой масла). В физико-химическом процессе работы Eco Tec Converterа используется специальный катализатор, который преобразует масло и другие углеводороды в воду, и другие рассеянные газы, являющиеся естественными компонентами атмосферы.

Система Eco Tec Converter встраивается в пневмосеть за компрессором. Сжатый воздух на выходе из компрессора обычно имеет температуру от 35 до 45⁰С. Он подогревается в пластинчатом теплообменнике и проходит в заполненный катализатором картридж конвертера.

Температура катализатора поддерживается посредством электроподогрева на необходимом для очистки воздуха рабочем уровне, примерно 160⁰С. При прохождении через катализатор содержащиеся в воздухе углеводороды каталитически окисляются. Также при нагреве воздуха свыше 160⁰С гибнут многие микроорганизмы, находящиеся в сжатом воздухе.

Очищенный сжатый воздух охлаждается в теплообменнике до температуры примерно на 10⁰С выше температуры воздуха, поступающего в Eco Tec Converter.

 Преимущества от использования Eco Tec Converter. Сочетание высокоэффективного маслозаполненного винтового компрессора с уникальными параметрами Eco Tec Converterа обеспечивают в результате следующие параметры:

·       гарантированно очищенный от масла сжатый воздух с концентрацией масла/углеводородов менее 0,001 мг/м³ (сжатого воздуха);

·       конденсат выделяющийся в элементах пневмосети после Eco Tec Converterне требует дальнейшей очистки, следовательно нет необходимости в установке маслосепараторов для конденсата;

·       низкий расход электроэнергии (~ 5 Вт/м³);

·       большой период работы (15 000 часов) до замены картриджа – катализатора;

·       100% эффективность в течение всего срока службы, т.к. степень производительности Eco Tec Converter не зависит от:

    - концентрации масла на входе (в широком диапазоне);

    - влажности воздуха;

    - температуры входящего воздуха.

·       полная автоматизация работы, как следствие отсутствие постоянного обслуживающего персонала и соответственных расходов.

Eco Tec Converter используется во всех областях промышленности, где необходим технически абсолютно безмасляный воздух.

 Eco Tec Converter не является осушителем и не фильтрует примесные частицы пыли. При необходимости более тщательной очистки и осушки любые компрессорные установки комплектуются дополнительным оборудованием, позволяющим получать сжатый воздух с необходимыми Вам параметрами.
